Am Anfang steht eine Punktwolke oder ein Netz – am Ende ein nutzbares CAD-Modell. Doch der Weg dorthin ist nicht eindeutig. Beim Reverse Engineering gibt es grundsätzlich zwei Strategien, aus Messdaten ein 3D-Modell zu machen: die Flächenrückführung und die parametrische Nachkonstruktion. Sie führen zu sehr unterschiedlichen Ergebnissen – und die Wahl entscheidet darüber, wie gut sich das Modell später verwenden lässt.
Was ist Flächenrückführung?
Bei der Flächenrückführung (auch Freiform- oder NURBS-Flächenrückführung) wird ein Flächenmodell direkt über das gescannte Netz gelegt. Die Flächen folgen der gemessenen Oberfläche so genau wie möglich – inklusive aller Rundungen, Verzüge und organischen Formen. Das Ergebnis ist ein Modell, das das reale Bauteil sehr getreu abbildet, aber keine „Konstruktionslogik" enthält: Es weiß nicht, dass eine Fläche eigentlich ein Zylinder sein sollte, sondern beschreibt sie als das, was gemessen wurde.
Diese Methode ist stark bei organischen, frei geformten Bauteilen – etwa Designflächen, Turbinenschaufeln, Prothesen oder Bauteilen, deren reale (auch verzogene) Form erhalten bleiben soll.
Was ist parametrische Nachkonstruktion?
Bei der parametrischen Nachkonstruktion wird das Bauteil im CAD neu aufgebaut – mit den klassischen Konstruktionswerkzeugen: Skizzen, Maße, Extrusionen, Bohrungen, Radien. Die Scandaten dienen dabei als Referenz, an der entlang konstruiert wird. Das Ergebnis ist ein „sauberes", idealisiertes Modell mit echter Geometrie: Eine Bohrung ist wirklich ein Zylinder mit definiertem Durchmesser, eine Wand wirklich plan.
Der große Vorteil: Ein solches Modell ist vollständig bearbeitbar und änderbar – man kann Maße anpassen, Varianten ableiten und es fertigungsgerecht weiterverwenden. Der Preis dafür ist mehr Aufwand und eine bewusste Idealisierung, die kleine reale Abweichungen „glattbügelt".

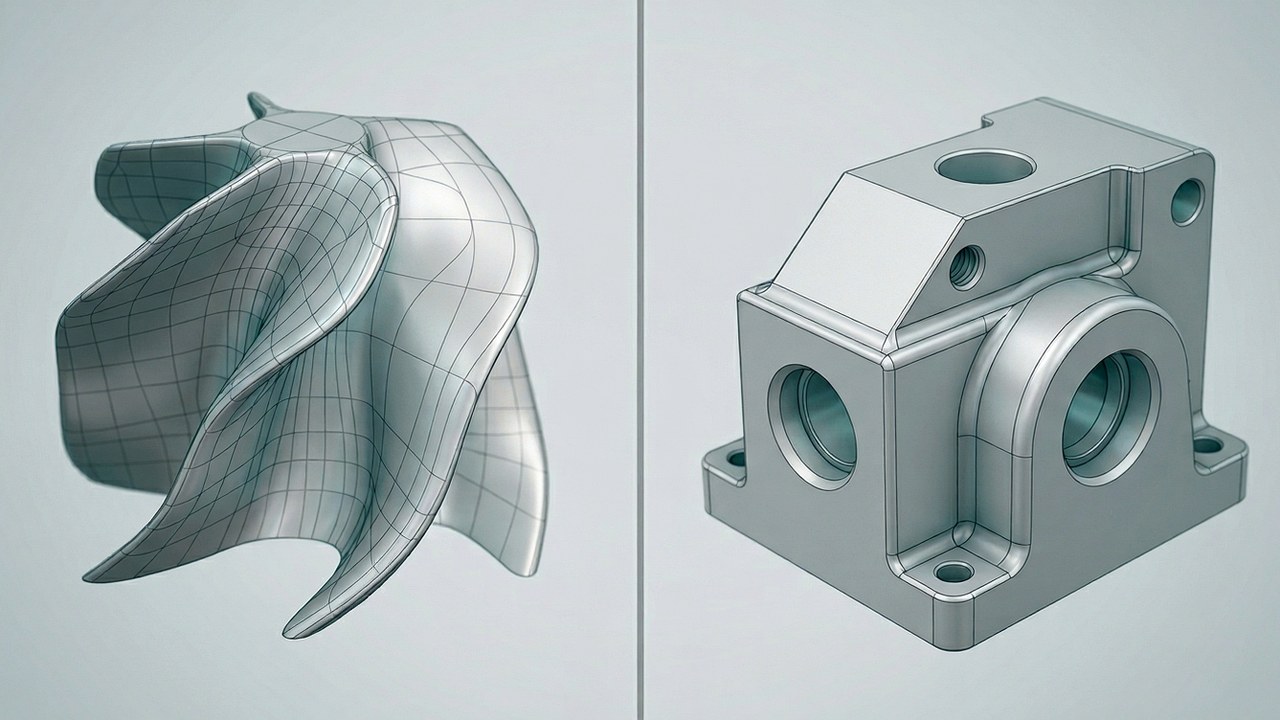

Der direkte Vergleich
| Kriterium | Flächenrückführung | Parametrisches CAD |
|---|---|---|
| Ergebnis | Freiformflächen, exakt am Scan | Idealisiertes Konstruktionsmodell |
| Treue zum Original | Sehr hoch (inkl. Verzug) | Idealisiert, geglättet |
| Änderbarkeit | Gering – Flächen sind schwer zu ändern | Hoch – voll parametrisch bearbeitbar |
| Aufwand | Meist geringer | Meist höher |
| Ideal für | Organische Formen, Designflächen, Ist-Zustand | Technische Bauteile, Weiterkonstruktion, Varianten |
Welcher Weg ist der richtige?
Die entscheidende Frage ist nicht „welche Methode ist besser", sondern „wofür brauche ich das Modell":
- Sie wollen das Bauteil weiterkonstruieren oder ändern? → parametrisches CAD.
- Sie brauchen die reale Form möglichst exakt, auch mit Verzug? → Flächenrückführung.
- Sie haben organische Designflächen? → Flächenrückführung (oder hybrid).
- Sie wollen Varianten ableiten oder fertigen? → parametrisches CAD.
- Sie sind unsicher? → Sprechen Sie uns an, wir empfehlen den passenden Weg.
In welchem Datenformat das Ergebnis geliefert wird (STEP, STL u. a.), hängt anschließend von der Weiterverwendung ab.
Reverse Engineering bei 3DMT
Wir führen Ihre Bauteile sowohl per Flächenrückführung als auch parametrisch zurück – und beraten Sie vorab, welcher Weg zu Ihrem Ziel passt. So erhalten Sie ein Modell, das nicht nur gut aussieht, sondern sich auch so verwenden lässt, wie Sie es brauchen.
