Vorrichtungsvermessung.

Warum Spann- und Fertigungsvorrichtungen regelmäßig vermessen werden müssen – und wie sich ihre Genauigkeit zuverlässig prüfen lässt.

Messtechnik · Anwendung

Eine Vorrichtung ist nur so gut wie ihre Genauigkeit. Spann- und Fertigungsvorrichtungen – im Englischen „Jigs & Fixtures" – positionieren, halten und führen Bauteile während der Bearbeitung, Montage oder Prüfung. Stimmt ihre Geometrie nicht, überträgt sich der Fehler unbemerkt auf jedes einzelne Werkstück. Die Vorrichtungsvermessung stellt sicher, dass eine Vorrichtung exakt das tut, was sie soll. Dieser Beitrag erklärt, warum sie wichtig ist und wie sie abläuft.

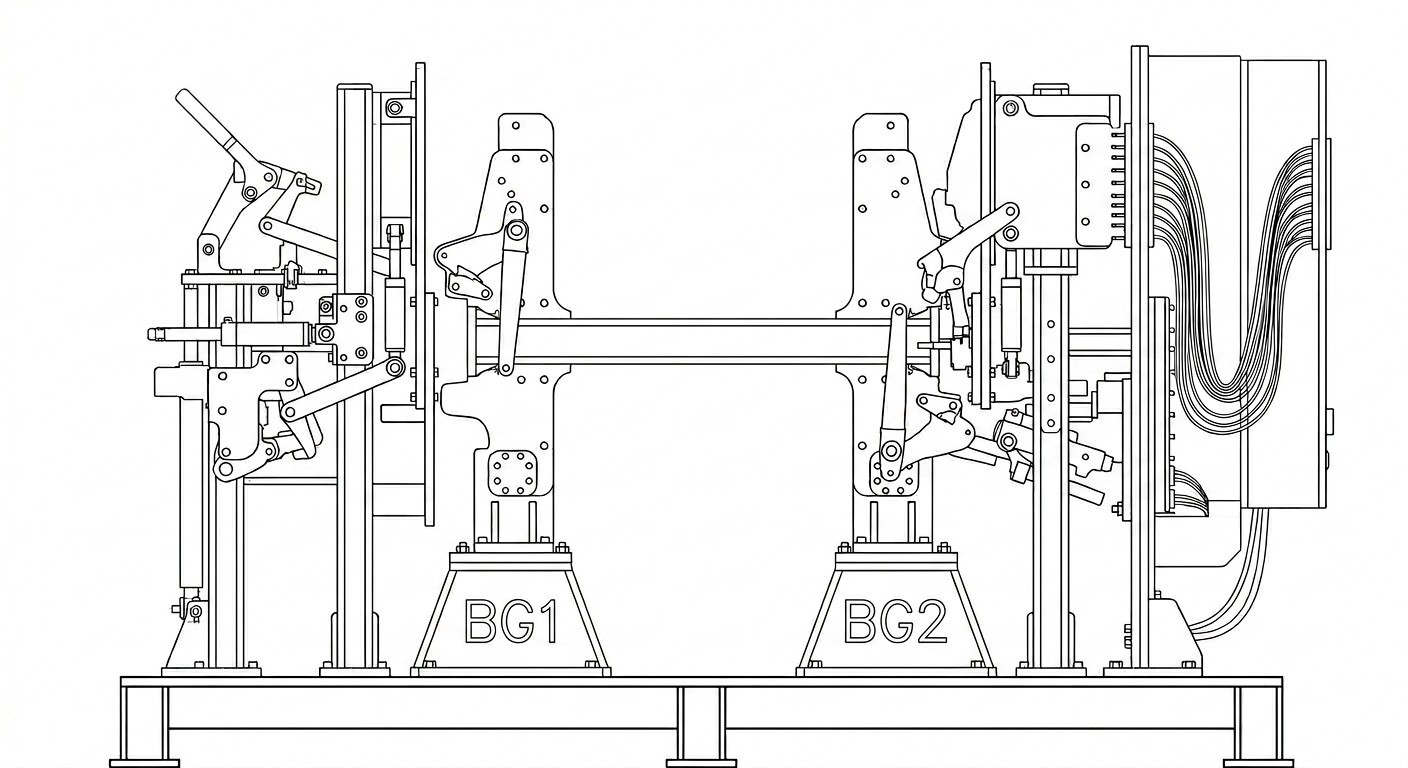

Technische Darstellung einer Spannvorrichtung mit Klemmhebeln, Aufnahmen und Grundrahmen
Aufbau einer Spannvorrichtung: Klemmhebel, Aufnahmen und Anschläge geben die Lage des Bauteils vor – ihre Geometrie entscheidet über die Qualität jedes gespannten Werkstücks.

Was ist eine Vorrichtung?

Vorrichtungen sind Hilfsmittel, die ein Bauteil in einer definierten Lage aufnehmen. Man unterscheidet grob:

Allen gemeinsam ist: Ihre eigene Geometrie bestimmt unmittelbar die Qualität der damit gefertigten oder geprüften Teile.

Warum Vorrichtungen vermessen werden müssen

Eine Vorrichtung ist eine Fehlerquelle, die viele Bauteile zugleich betrifft. Ist ein Anschlag um wenige Hundertstel verschoben, weicht jedes Teil aus dieser Vorrichtung in gleicher Weise ab – ein systematischer Fehler, der in der Serie teuer wird. Gründe für eine Vermessung sind insbesondere:

Wie läuft die Vorrichtungsvermessung ab?

Im Kern wird die reale Vorrichtung gegen ihre Soll-Vorgaben geprüft – also gegen Zeichnung oder CAD-Modell. Typischerweise in diesen Schritten:

  1. Bezüge festlegen: Die Vorrichtung wird über ihre Referenzflächen oder Aufnahmepunkte ausgerichtet, damit alle Maße auf eine definierte Basis bezogen sind.
  2. Relevante Elemente erfassen: Aufnahmen, Anschläge, Bohrbuchsen, Auflage- und Spannpunkte werden gemessen – taktil für präzise Einzelmaße, optisch für Flächen.
  3. Mit dem Soll vergleichen: Die Ist-Werte werden den Vorgaben gegenübergestellt, einschließlich der Form- und Lagetoleranzen.
  4. Dokumentieren: Das Ergebnis wird in einem nachvollziehbaren Prüfbericht festgehalten – als Freigabe oder mit Hinweis auf nötige Korrekturen.
Hinweis: Welche Merkmale einer Vorrichtung kritisch sind, hängt von ihrer Funktion ab. Maßgeblich sind die Vorgaben aus Zeichnung und CAD sowie die Anforderungen an die damit gefertigten Bauteile. Sinnvolle Prüfumfänge und Intervalle stimmen wir individuell mit Ihnen ab.

Welche Messtechnik kommt zum Einsatz?

Die Wahl des Verfahrens richtet sich nach Größe und Merkmalen der Vorrichtung. Kleine, präzise Aufnahmen lassen sich taktil sehr genau erfassen. Große Schweiß- oder Montagevorrichtungen werden oft mit mobilen Systemen wie Messarm oder Lasertracker direkt vor Ort vermessen, ohne sie aufwändig transportieren zu müssen. Für komplexe Flächen bietet sich die optische Erfassung mit anschließendem Soll-Ist-Vergleich an. Welches Verfahren wann sinnvoll ist, erläutern wir im Verfahrenswahl-Leitfaden.

Vorrichtungsvermessung bei 3DMT

Wir vermessen Spann-, Bearbeitungs- und Prüfvorrichtungen – bei Bedarf auch mobil bei Ihnen vor Ort – und dokumentieren die Ergebnisse nachvollziehbar. So wissen Sie sicher, ob Ihre Vorrichtung noch innerhalb der Vorgaben arbeitet, bevor sich Abweichungen auf Ihre Bauteile übertragen.

Sie möchten eine Vorrichtung prüfen lassen?

Wir vermessen Ihre Spann- oder Fertigungsvorrichtung und dokumentieren das Ergebnis – auf Wunsch mobil vor Ort.
